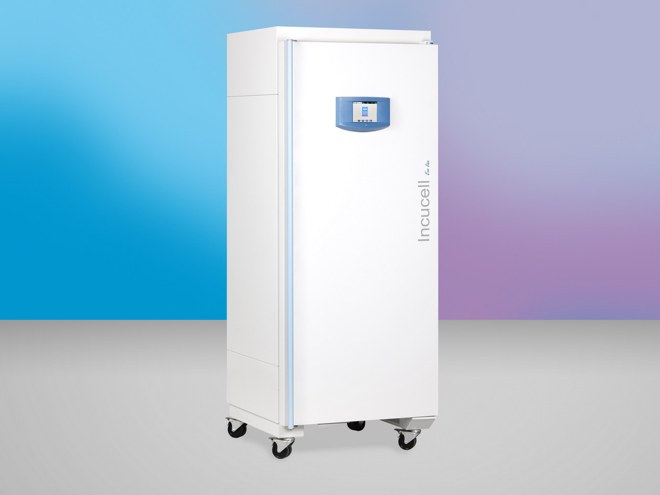

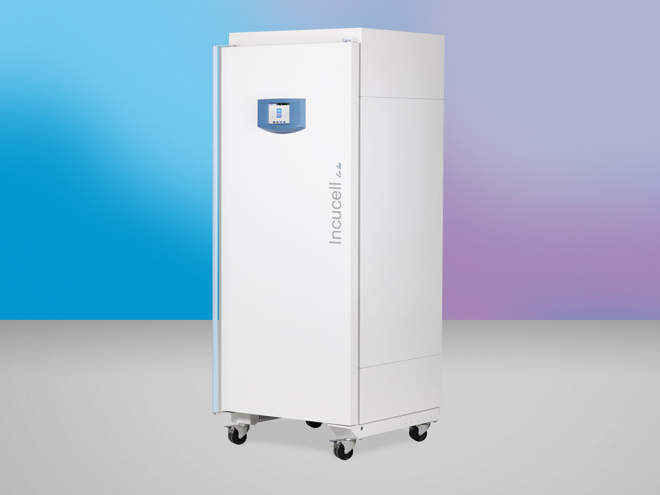

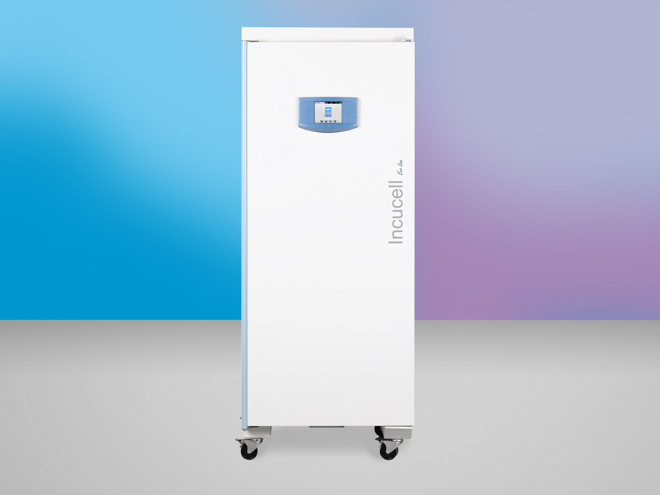

INCUCELL 404 - EVO line

Ein separater Messkreis zum Schutze des Vorgangs im Falle eines Hauptregelkreisausfalls.

Sieb aus verchromtem Stahl zur optimalen Luftzirkulation

Sieb aus Edelstahl AISI 304 zur optimalen Luftzirkulation

Gelochtes Fach aus Edelstahl AISI 304, geeignet zur Unterbringung einer Probe von geringerer Größe in der Kammer. Das gelochte Fach ersetzt das Sieb.

Es kann lediglich in Kombination mit einigen Optionen (höhere Kammer-Tragfähigkeit, Beschickungssystem, Rahmen, 316 L ) geltend gemacht
(außer Volumen 1212)

Spezielle Halter für Reagenzgläser in diagonaler Position zum TBC-Testen. Die Halter werden auf herkömmliche Siebe gelegt.

Spezielle Halter für Reagenzgläser Ø 16 mm in senkrechter Position

Spezielle Halter für Reagenzgläser Ø 22 mm in senkrechter Position

Geschweißte Edelstahlwanne zur Kondensat-Sammlung aus den Proben in der Kammer

Hängesystem für längere Proben (z.B. Schläuche) zum Aufhängen unter die Kammerdecke wegen einfacher Trocknung

Türscharniere links. Der Schrank mit dem Volumen von 707 und 1212 Litern wird in linker Ausführung nicht geliefert.

Mechanisches Schloss der Gerätetür zur grundlegenden Sicherheitsebene. Es wird mit zwei Schlüsseln geliefert.

Mechanisches Schloss der Gerätetür zur grundlegenden Sicherheitsebene. Es wird mit zwei Schlüsseln geliefert. Im Rahmen eines Gerätesets werden verschiedene Schlosseinlagen unterschieden.

Das Gerät ist mit einem elektromagnetischen Mechanismus zum Versperren-Zusperren der Tür ausgestattet. Man kann diesen manuell oder automatisch steuern.

Edelstahlausführung des Gerätemantels inklusive eines Griffes aus Edelstahl AISI 304

Ein mobiler Zusatzfühler in der Kammer zur Temperaturmessung an oder in der Probe. Er wird zur Temperaturregelung nicht verwendet. Die Daten des Zusatzfühlers werden auf dem Display als eine weitere Temperaturangabe angezeigt.(max. 4)

Ein mobiler Zusatzfühler aus der Tür zur Temperaturmessung an oder in der Probe. Er wird zur Temperaturregelung nicht verwendet. Die Daten des Zusatzfühlers werden auf dem Display als eine weitere Temperaturangabe angezeigt. (max. 4)

Eine Durchführung mit Edelstahlkörper ermöglicht ein Durchziehen von Leitern, Fühlern etc. in der Kammer. Ø 25 mm rechts an die Wandmitte platziert.

Eine Durchführung mit Edelstahlkörper ermöglicht ein Durchziehen von Leitern, Fühlern etc. in der Kammer. Ø 25 mm links an die Wandmitte platziert.

Eine Durchführung mit Edelstahlkörper ermöglicht ein Durchziehen von Leitern, Fühlern etc. in der Kammer. Ø 50 mm rechts an die Wandmitte platziert.

Eine Durchführung mit Edelstahlkörper ermöglicht ein Durchziehen von Leitern, Fühlern etc. in der Kammer. Ø 50 mm links an die Wandmitte platziert.

Eine Durchführung mit Edelstahlkörper ermöglicht ein Durchziehen von Leitern, Fühlern etc. in der Kammer. Ø 50 mm rechts an die Wandmitte platziert.

Eine Durchführung mit Edelstahlkörper ermöglicht ein Durchziehen von Leitern, Fühlern etc. in der Kammer. Ø 100 mm links an die Wandmitte platziert.

Eine Durchführung mit Edelstahlkörper ermöglicht ein Durchziehen von Leitern, Fühlern etc. in der Kammer. Optionale Größe, Form oder Position in der Wand.
(rücksprache erforderlich)

Ein Panoramafenster aus dreischichtigem Isolierglas mit der Möglichkeit einer Probenbeobachtung in der Kammer, mit einer mechanisch schaltbaren, wärmebeständigen Kammerbeleuchtung ergänzt.

Eine wärmebeständige Innenraumbeleuchtung mit einem mechanischen Schalter.

Eine Gruppe mechanischer Anpassungen des Gerätes für einen fixen Anschluss an den Laborisolator.
(rücksprache erforderlich)

Abdichtung der Kammer und des Ventilators zur Verhinderung einer Partikel-Eindringung in die Kammer von außen.
(rücksprache erforderlich)

Mundstück für Luftoutput aus der Kammer zum Anschluss an externe Lüftungstechnik (direkt).

Mundstück für Luftoutput aus der Kammer zum Anschluss an externe Lüftungstechnik (gebogen - 90°).

Mundstück für Luftoutput aus der Kammer zum Anschluss an externe Lüftungstechnik (direkt mit Kondensat-Ableitung).

Mundstück für Luftoutput aus der Kammer zum Anschluss an externe Lüftungstechnik (gebogen - 90°, mit Kondensat-Ableitung).

Es ist eine fließende Einstellung der Klappe für das jeweilige Programmsegment möglich. Die akustische Anzeige erfolgt beim Öffnen der Lüftungsklappe während des Programmvorgangs. Es gilt lediglich bei den mit Klappenschalter ausrüsteten Geräten. Es ermöglicht das programmmäßige Zumachen und Aufmachen der Klappe von Lüftungsöffnungen des Gerätes.

Ist die Kammerdichtheit erhöht, kann man die Klappen der Lüftungsöffnungen nicht aufmachen, in der Kammer gibt es eine zusätzliche Befeuchtungsschale, und beim Aufmachen der Tür schaltet der Ventilator aus.

Anpassung des Gerätes mit Rollen auf einstellbare Füße zur größeren Stabilität.
(außer Volumen 55, 111, 222)

Anpassung des Gerätes ohne Rollen für ein Gerät mit Rollen zur einfacheren Beförderung.
(außer Volumen 404, 707, 1212)

Anpassung des Gerätes für einstellbare Rollen zum Befahren und zur besseren Stabilität.

Aussteifung der Gerätekammer und Ergänzung eines Einbaurahmens mit eigenen Fächern zur Tragfähigkeitserhöhung des Gerätes.
(rücksprache erforderlich)

Spezielle ausgesteifte Blechfächer.

Aussteifung des Kammerbodens zur Tragfähigkeitserhöhung der Kammerseitenwände.
(rücksprache erforderlich)

Ein befahrbarer Tisch im Gerätedesign zur höheren Flexibilität inklusive der Fächer fürs Dokumentablegen.
(außer Volumen 404, 707, 1212)

Hinweis auf eine offene Tür, die Öffnungszeit kann man einstellen.

Programmfunktion mit der Möglichkeit, die Geschwindigkeit der Temperatursteigerung °C/min einzustellen. Nur mit ECO PLUS und EVO. Die Rampe kann man als standardmäßig oder aggressiv einstellen. Mehr in der Gebrauchsanleitung.

Service-Funktion mit der Möglichkeit, die Anlaufzeiten zu erhöhen oder herabzusetzen. Durch diese Funktion können Eigenschaften des Gerätes geändert werden.

Eine programmierbare wasserbeständige Steckdose inmitten der Kammer zum Verbraucheranschluss.

Der potentiallose Kontakt ist auf einen Konnektor ausgeführt, an den man die Spannung bis 24 V/1 A anschließen kann. Er dient zur Vornahme eines Fernalarms (in angelsächsischen Ländern wird der als BMS relay – Building Management System relay bezeichnet) – d.h. durch eine Fernleitung, die durch ein eingebautes Relais des potentiallosen Kontakts unterbrochen wird, es wird die Information über eine Störung in andere Räumlichkeiten übertragen, als wo der Wärmeschrank aufgestellt ist. Das Relais wird in allen auf dem Display angezeigten Fehlerzuständen entkoppelt.

Das Signal für das Schalten der externen Klappe ist auf die Relaisspule hinter der Kammer ausgeführt. Die Relaiskontakte sind auf den Konnektor im Hinterfuß oder am Hinter-Gehäuse mit Elektronik ausgeführt. Auf dem Konnektor pin 2 ist der Kontakt des COM-Relais ausgeführt. Auf dem Konnektor pin 1 ist der Kontakt des NO-Relais ausgeführt. Die Konnektor-Belastbarkeit beträgt je 230 V/10 A.

Ein Hardware-Hauptschalter mit Sperrsystem, der im Bedarfsfalle den Stromanschluss abschaltet.
(rücksprache erforderlich)

Die Endung der Stromzuleitung gemäß der einschlägigen nationalen Norm
(rücksprache erforderlich)

Eine CO2-Regelung. Der CO2-Regelbereich liegt von 0 bis 20 % (0–2000 ppm), die Höchstarbeitstemperatur ist auf 55 °C eingeschränkt.
(außer Volumen 404, 707, 1212)

Eine CO2-Regelung. Der CO2-Regelbereich liegt von 0 bis 20 % (0–2000 ppm), die Höchstarbeitstemperatur ist auf 160 °C erhöht. Die Lebensdauer der Sonde ist durch die Dekontaminationszykluszahl eingeschränkt.
(außer Volumen 404, 707, 1212)

Ein Zubehör zum Anschluss der Druckgasflasche ans Gerät
(außer Volumen 404, 707, 1212)

Das Gerät beinhaltet einen Konverter der Soll-Größe (Temperatur, CO2-Konzentration) am Output 4-20 mA mit Ausführung auf den Konnektor-Anschluss. Es handelt sich um eine durch das Gerät gelesene und auf 4-20 mA übertragene Größe. Der Kunde verarbeitet den Wert selbst und hat auch die Kalibrierung der Fühler sicherzustellen. Die Daten kann man mithilfe des WarmComm nicht sammeln.

Das WarmComm 4 ist zur Aufzeichnung des Ablaufs von der Geräteregelung bestimmt. Das Programm benutzt die Anordnung Server – Klient. In dieser Konfigurierung sind überwachte Geräte an den Server angeschlossen, der die während der Regelung gewonnenen Daten aufzeichnet und speichert. Die einzelnen Anwender kommen dann zu diesen Daten mittels des Klienten. Diese Anordnung kann man im Rahmen eines PCs oder im Rahmen eines lokalen Netzes vornehmen.

Das WarmComm 4 ist zur Aufzeichnung des Ablaufs von der Geräteregelung bestimmt. Das Programm benutzt die Anordnung Server – Klient. In dieser Konfigurierung sind überwachte Geräte an den Server angeschlossen, der die während der Regelung gewonnenen Daten aufzeichnet und speichert. Die einzelnen Anwender kommen dann zu diesen Daten mittels des Klienten. Diese Anordnung kann man im Rahmen eines PCs oder im Rahmen eines lokalen Netzes vornehmen.

Das WarmComm 4 ist zur Aufzeichnung des Ablaufs von der Geräteregelung bestimmt. Das Programm benutzt die Anordnung Server – Klient. In dieser Konfigurierung sind überwachte Geräte an den Server angeschlossen, der die während der Regelung gewonnenen Daten aufzeichnet und speichert. Die einzelnen Anwender kommen dann zu diesen Daten mittels des Klienten. Diese Anordnung kann man im Rahmen eines PCs oder im Rahmen eines lokalen Netzes vornehmen.

Zum Protokolldruck dient der Drucker EPSON TM-T20III.

Das Programm Printer Archive ist zur Aufzeichnung aus dem Druckoutput des Gerätes bestimmt. Es dient als ein direkter Ersatz eines physischen Druckers. Die Aufzeichnung gibt es im fixen, voreingestellten Format. Breitere Handhabungsmöglichkeiten mit dem aufgezeichneten Protokoll inklusive Archivierung oder Ausdruck auf dem PC-Tischdrucker. Die Hardware-Ansprüche schafft ein üblicher PC mit der Operationssoftware Windows XP und höher. Für jedes angeschlossene Gerät ist ein freier Port RS 232 (COM) erforderlich. Die Höchstlänge des Verbindungskabels beträgt 15 m. Wegen ausführlicherer HW-Anforderungen informieren Sie sich bitte beim Verkäufer.

Validierung der Temperaturverteilung in der Kammer an der Referenztemperatur des Anwenders (1-Punkt).

Validierung der Temperaturverteilung in der Kammer an der Referenztemperatur des Anwenders (3-Punkt).

Validierung der Temperaturverteilung in der Kammer an der Referenztemperatur des Anwenders (9-Punkt).

Validierung der Temperaturverteilung in der Kammer an der Referenztemperatur des Anwenders (27-Punkt).

Eine IQOQ-Dokumentation zur Aufstellungsumsetzung beim Kunden.

Die optionale Ausstattung erweitert die Kommunikationsmöglichkeiten der Geräte EVO um Ethernet, Wi-Fi und USB Host. Auf die an USB-Host-Schnittstelle angeschlossene USB-Anlage im Kommunikationsmodul kann man Programmprotokolle und Audit Trail im CSV-Format exportieren. Den Audit Trail kann man auch im XML-Format exportieren. Ferner ist es möglich, die Programmeinstellung, das Anwenderverzeichnis und die Gerätekonfigurierung im binaren Format für den Redundanzbedarf exportieren.
