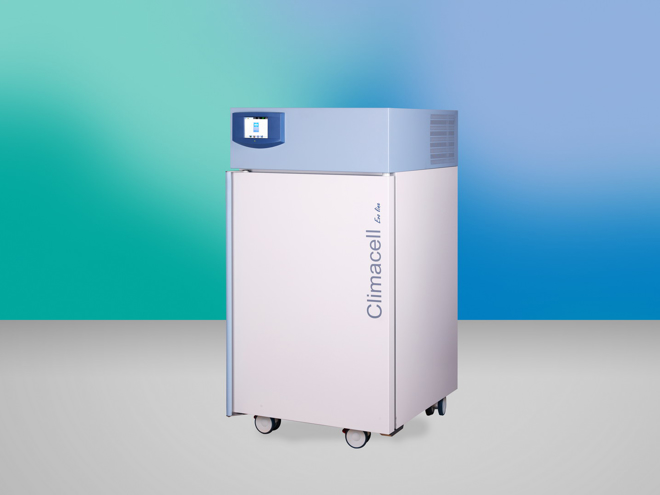

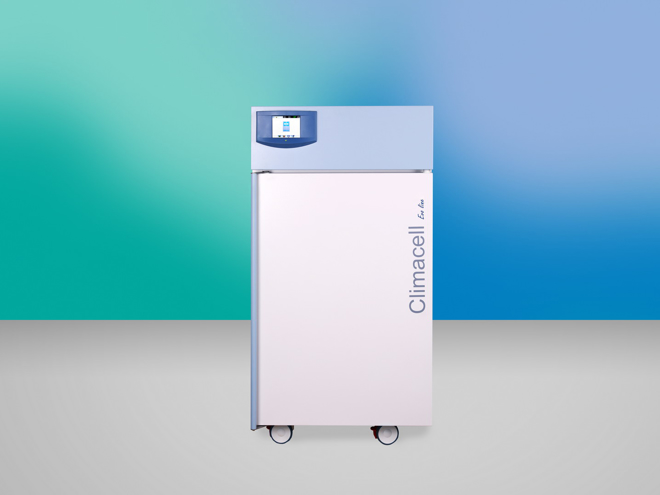

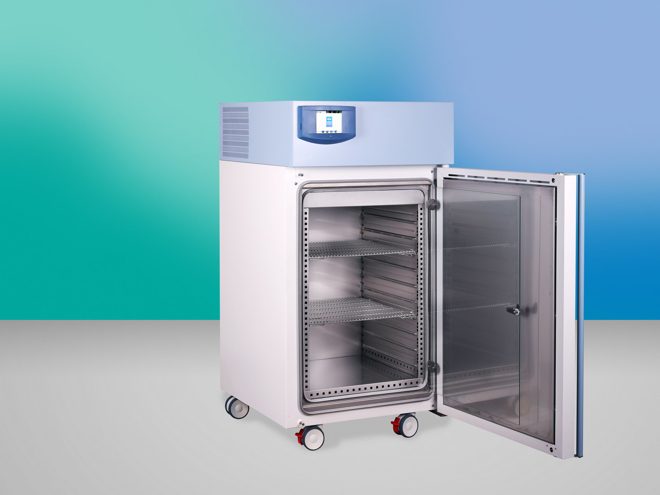

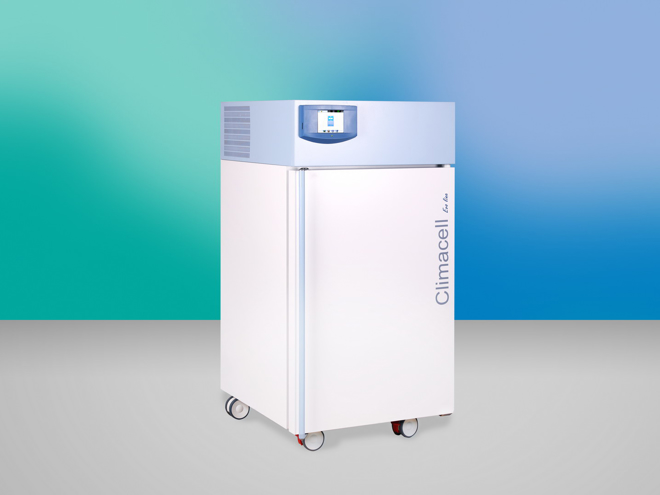

ein Laborbrutschrank – schafft immer das richtige Klima
das Kammervolumen 222 Liter
der Temperaturbereich: von 0 °C bis 100 °C ohne Feuchtigkeit, von 10 °C bis 90 °C mit Feuchtigkeit
ein patentiertes Kühlungssystem (das umweltfreundliche Arbeitsmedium R 134a) und eine Luftströmung in der Kammer garantieren ein schnelles und präzises Erreichen der Zerlegung gewählter Temperatur und Feuchtigkeit in der Kammer und dadurch auch einen idealen Probenbeheizungsprozess und eine Einschränkung der Feuchtigkeitskondensierung in der Kammer
er bietet einen hohen Bedienungskomfort, eine präzise Temperaturregelung, eine Möglichkeit vom Erreichen auch extrem kurzen Zeiten von Temperaturänderungen sowie kurze Zeiten vom Temperatur- und Feuchtigkeitsausgleich in der Kammer nach dem Türöffnen, eine Standardausstattung sind auch eine Glastür und eine Regelungsmöglichkeit der Ventilatordrehzahl
zum Gebrauch im Bereich der Keim-, Pflanzen- oder Gewebekulturen, Insekten, Stabilitätstests etc. geeignet
eine komfortable Ausführung mit mikroprozessorgesteuerten System Fuzzy logic, die Bedienungselemente auf einer Folientastatur untergebracht, Prozessinformationen auf einem LED-Display angezeigt
eine breite Auswahl optionaler Ausstattung und Zubehörs
Erwärmungsdauer bis 37°C von der Umgebungstemperatur
11 min
Arbeitstemperatur von 0,0 bei
100 °C
Arbeitstemperatur von -20 bei
100 °C
Temperaturgenauigkeit - Zeitlich
0,2 ±°C
Temperaturgenauigkeit - Räumlich bei 10 °C
< 0,5 ±°C
Temperaturgenauigkeit - Räumlich bei 37 °C
< 0,5 ±°C
Erholzeit nach dem Türöffnen für 30 sec. - DIN 12 880
bei 37 °C
3 min
bei 50 °C
6 min
Relative Feuchte
Bereich
10–98 %
Wärmeverluste
bei 37 °C
63 W
Außenabmessungen (inkl.Tür und Griff und Rollen)
Tiefe
885 mm
Breite
780 mm
Höhe
1450 mm
Gewicht
brutto cca
263 kg
netto cca
147 kg
*) Die Tablaren können bis ca 50 % der Fläche befüllt werden, es soll aber die gleichmäßige Luftzirkulation in der Kammer ermöglicht werden.Anmerkung: Alle technischen Angaben beziehen sich auf leere Kammer, Ventilatorgeschwindigkeit 100 %, Abtauen ausgeschaltet. (falls es nicht anders angeführt ist).
Bauart- und Ausführungsänderungen vorbehalten Die Werte können in Abhänggkeit von konkreten Aufbereitungsgut- und Medienparametern unterschiedlich sein.
Alle Abbildungen sind illustrativ und können sich vom realen Produkt geringfügig unterscheiden.
Schutzthermostatklasse nach DIN 12880 (anwendereinstellbar)
Ein separater Messkreis zum Schutze des Vorgangs im Falle eines Hauptregelkreisausfalls.
Sieb Edelstahl
Sieb aus Edelstahl AISI 304 zur optimalen Luftzirkulation
Police Edelstahl, gelocht
Gelochtes Fach aus Edelstahl AISI 304, geeignet zur Unterbringung einer Probe von geringerer Größe in der Kammer. Das gelochte Fach ersetzt das Sieb.
Kammer ohne Siebhalter und ohne Siebe
Es kann lediglich in Kombination mit einigen Optionen (höhere Kammer-Tragfähigkeit, Beschickungssystem, Rahmen, 316 L ) geltend gemacht (außer Volumen 1212)
Reagensglashalter (Loewenstein)
Spezielle Halter für Reagenzgläser in diagonaler Position zum TBC-Testen. Die Halter werden auf herkömmliche Siebe gelegt.
Reagensglasregal Ø 16 mm
Spezielle Halter für Reagenzgläser Ø 16 mm in senkrechter Position
Reagensglashalter Ø 22 mm
Spezielle Halter für Reagenzgläser Ø 22 mm in senkrechter Position
Abtropfwanne
Geschweißte Edelstahlwanne zur Kondensat-Sammlung aus den Proben in der Kammer
Probenaufhängesystem unter Kammerdecke
Hängesystem für längere Proben (z.B. Schläuche) zum Aufhängen unter die Kammerdecke wegen einfacher Trocknung
Linke Tür
Türscharniere links. Der Schrank mit dem Volumen von 404, 707 und 1212 Litern wird in linker Ausführung nicht geliefert.
Türschloss (gleicher Schlüssel pro Bestellung)
Mechanisches Schloss der Gerätetür zur grundlegenden Sicherheitsebene. Es wird mit zwei Schlüsseln geliefert.
Türschloss (verschiedene Schlüssel pro Bestellung)
Mechanisches Schloss der Gerätetür zur grundlegenden Sicherheitsebene. Es wird mit zwei Schlüsseln geliefert. Im Rahmen eines Gerätesets werden verschiedene Schlosseinlagen unterschieden.
Automatisches Türschloss
Das Gerät ist mit einem elektromagnetischen Mechanismus zum Versperren-Zusperren der Tür ausgestattet. Man kann diesen manuell oder automatisch steuern.
Edelstahlmantelausführung
Edelstahlausführung des Gerätemantels inklusive eines Griffes aus Edelstahl AISI 304
Flexibler PT Sensor
Ein mobiler Zusatzfühler in der Kammer zur Temperaturmessung an oder in der Probe. Er wird zur Temperaturregelung nicht verwendet. Die Daten des Zusatzfühlers werden auf dem Display als eine weitere Temperaturangabe angezeigt. (max. 4)
Flexibler PT Sensor von der Innenseite der Tür ausgeführt
Ein mobiler Zusatzfühler aus der Tür zur Temperaturmessung an oder in der Probe. Er wird zur Temperaturregelung nicht verwendet. Die Daten des Zusatzfühlers werden auf dem Display als eine weitere Temperaturangabe angezeigt. (max. 4) (rücksprache erforderlich)
Durchführung Ø 25 mm R (Mitte/Mitte)
Eine Durchführung mit Edelstahlkörper ermöglicht ein Durchziehen von Leitern, Fühlern etc. in der Kammer. Ø 25 mm rechts an die Wandmitte platziert.
Durchführung Ø 25 mm L Mitte/Mitte)
Eine Durchführung mit Edelstahlkörper ermöglicht ein Durchziehen von Leitern, Fühlern etc. in der Kammer. Ø 25 mm links an die Wandmitte platziert. (außer Volumen 404, 707, 1212)
Durchführung Ø 50 mm R (Mitte/Mitte)
Eine Durchführung mit Edelstahlkörper ermöglicht ein Durchziehen von Leitern, Fühlern etc. in der Kammer. Ø 50 mm rechts an die Wandmitte platziert.
Durchführung Ø 50 mm L (Mitte/Mitte)
Eine Durchführung mit Edelstahlkörper ermöglicht ein Durchziehen von Leitern, Fühlern etc. in der Kammer. Ø 50 mm links an die Wandmitte platziert. (außer Volumen 404, 707, 1212)
Durchführung Ø 100 mm R (Mitte/Mitte)
Eine Durchführung mit Edelstahlkörper ermöglicht ein Durchziehen von Leitern, Fühlern etc. in der Kammer. Ø 50 mm rechts an die Wandmitte platziert.
Durchführung Ø 100 mm L (Mitte/Mitte)
Eine Durchführung mit Edelstahlkörper ermöglicht ein Durchziehen von Leitern, Fühlern etc. in der Kammer. Ø 100 mm links an die Wandmitte platziert. (außer Volumen 404, 707, 1212)
Durchführung – spezielle Form oder Fläche
Eine Durchführung mit Edelstahlkörper ermöglicht ein Durchziehen von Leitern, Fühlern etc. in der Kammer. Optionale Größe, Form oder Position in der Wand. (rücksprache erforderlich)
Fenster und Interieurbeleuchtung
Panoramafenster mit dreischichtigem Isolierglas zur Beobachtung der Proben in der Kammer, ergänzt durch mechanisch schaltbare hitzebeständige Beleuchtung der Kammer. Beim CLC EVO lässt sich die Beleuchtung zusätzlich elektronisch schalten. (rücksprache erforderlich)
Interieurbeleuchtung (ohne Fenster)
Eine wärmebeständige Innenraumbeleuchtung mit einem mechanischen Schalter. Bei CLC, FC EVO kann man die Beleuchtung auch elektronisch, gegebenenfalls beim Türaufmachen schalten.
Spezielle Schrankanpassung für Isolatortechnologien
Eine Gruppe mechanischer Anpassungen des Gerätes für einen fixen Anschluss an den Laborisolator. (rücksprache erforderlich) (außer Volumen 1212)
Absaugschornstein
Ein zusätzlicher Edelstahlkamin zur Geruchsabsaugung aus dem Gerät. (für den Anschluss einer feinen Absaugung – es kann die Thermohomogenität beeinflussen) (rücksprache erforderlich)
Gerätemodifizierung mit Rollen auf einstellbare Füße
Anpassung des Gerätes mit Rollen auf einstellbare Füße zur größeren Stabilität.
Rollen mit aufschiebbaren Füßen (Nivellierungsrollen)
Anpassung des Gerätes für einstellbare Rollen zum Befahren und zur besseren Stabilität.
Erhöhne Tragfähigkeit / verstärkter Rahmen + eingebauter Rahmen
Aussteifung der Gerätekammer und Ergänzung eines Einbaurahmens mit eigenen Fächern zur Tragfähigkeitserhöhung des Gerätes. (rücksprache erforderlich)
Erhöhte Regaltragfähigkeit
Spezielle ausgesteifte Blechfächer.
Erhöhte Kammerboden-Tragfähigkeit
Aussteifung des Kammerbodens zur Tragfähigkeitserhöhung der Kammerseitenwände. (rücksprache erforderlich)
Aggressive Heizung
Service-Funktion mit der Möglichkeit, die Anlaufzeiten zu erhöhen oder herabzusetzen. Durch diese Funktion können Eigenschaften des Gerätes geändert werden.
Innensteckdose max. 100 °C (230 V, Sicherung 3 A, IP67)
Eine programmierbare wasserbeständige Steckdose inmitten der Kammer zum Verbraucheranschluss.
Potentialloser Kontakt (BMS)- Fernalarm 24 V/1A
Der potentiallose Kontakt ist auf einen Konnektor ausgeführt, an den man die Spannung bis 24 V/1 A anschließen kann. Er dient zur Vornahme eines Fernalarms (in angelsächsischen Ländern wird der als BMS relay – Building Management System relay bezeichnet) – d.h. durch eine Fernleitung, die durch ein eingebautes Relais des potentiallosen Kontakts unterbrochen wird, es wird die Information über eine Störung in andere Räumlichkeiten übertragen, als wo der Wärmeschrank aufgestellt ist. Das Relais wird in allen auf dem Display angezeigten Fehlerzuständen entkoppelt.
Notstopp-Taste
Ein Hardware-Hauptschalter mit Sperrsystem, der im Bedarfsfalle den Stromanschluss abschaltet. (rücksprache erforderlich)
Nationale Stromsteckdosenausführung
Die Endung der Stromzuleitung gemäß der einschlägigen nationalen Norm (rücksprache erforderlich)
Verschiebung der Arbeitstemperatur
Ein unterschiedlicher Arbeitstemperaturbereich. [-20 °C]
Heißluftdekontaminierung
Eine Anpassung des Gerätes zur Ermöglichung einer Heißluft-Dekontaminierung des Gerätes [160 °C] (außer Volumen 1212)
Regulierung CO2 0,2-20 % (-20 bis 55 °C) ohne Dekontaminierung
Eine CO2-Regelung. Der CO2-Regelbereich liegt von 0 bis 20 % (0–2000 ppm), die Höchstarbeitstemperatur ist auf 55 °C.
Regulierung CO2 0,2-20 % (0 bis 65 °C) Dekontaminierung möglich
Eine CO2-Regelung. Der CO2-Regelbereich liegt von 0 bis 20 % (0–2000 ppm), die Höchstarbeitstemperatur ist auf 160 °C erhöht. Die Lebensdauer der Sonde ist durch die Dekontaminationszykluszahl eingeschränkt.
Einweg-CO2-Ventil
Ein Zubehör zum Anschluss der Druckgasflasche ans Gerät.
Inertgasanschluss
(rücksprache erforderlich)
Kühlung mit Abtauen bis 0 °C
Ein Kompressor-Kühlsystem bis 0°C mit Abtauen für kurzfristige (Wochen) niedrige Temperaturen in der Kammer.
COOLING PLUS
Ein Kompressor-Kühlsystem bis 0°C mit Abtauen für langfristige (Monate) niedrigere Temperaturen in der Kammer. (außer Volumen 55, 111, 1212)
Verstärkte Kühlung ohne Abtauen (-20 °C)
Ein verstärktes Kompressor-Kühlsystem ohne automatisches Abtauen.
Verstärkte Kühlung mit Abtauen (-20 °C)
Ein verstärktes Kompressor-Kühlsystem mit automatischem Abtauen.
Expositionsbeleuchtung VIS in der Tür
Ein VIS-Leuchten-LED-Paneel (mit programmierbarer Intensität beim EVO) in der Gerätetür.
LED Expositionsbeleuchtung VIS in der Tür
Ein horizontales Paneel mit VIS-Fluoreszenzleuchten (mit programmierbarer Intensität beim EVO) in der Kammer.
Expositionsbeleuchtung, Regal VIS
Ein horizontales Paneel mit UV-Fluoreszenzleuchten (mit programmierbarer Intensität beim EVO) in der Kammer.
Expositionsbeleuchtung, Regal UV
Ein horizontales Paneel mit VIS+UV-Fluoreszenzleuchten (mit programmierbarer Intensität beim EVO) in der Kammer.
Expositionsbeleuchtung, Regal MIX
Ein horizontales Paneel mit VIS+UV-Fluoreszenzleuchten (mit programmierbarer Intensität beim EVO) in der Kammer.
LED Expositionsbeleuchtung, Regal VIS
Ein VIS-Leuchten-LED-Paneel (mit programmierbarer Intensität beim EVO) in der Kammer.
Messung und Steuerung der Lichtexposition, VIS (max. Menge)
Ein VIS-Intensitätssensor für die Lichtexpositionssteuerung und messung (max 4)
Messung und Steuerung der Lichtexposition, UV
Ein UV-Sensor für die Lichtexpositionssteuerung und messung (max 4)
Analogoutput 4-20mA
Das Gerät beinhaltet einen Konverter der Soll-Größe (Temperatur, Feuchtigkeit, CO2-Konzentration) am Output 4-20 mA mit Ausführung auf den Konnektor-Anschluss. Es handelt sich um eine durch das Gerät gelesene und auf 4-20 mA übertragene Größe. Der Kunde verarbeitet den Wert selbst und hat auch die Kalibrierung der Fühler sicherzustellen. Die Daten kann man mithilfe des WarmComm nicht sammeln.
Software Warmcomm 4 Basic (B)
Das WarmComm 4 ist zur Aufzeichnung des Ablaufs von der Geräteregelung bestimmt. Das Programm benutzt die Anordnung Server – Klient. In dieser Konfigurierung sind überwachte Geräte an den Server angeschlossen, der die während der Regelung gewonnenen Daten aufzeichnet und speichert. Die einzelnen Anwender kommen dann zu diesen Daten mittels des Klienten. Diese Anordnung kann man im Rahmen eines PCs oder im Rahmen eines lokalen Netzes vornehmen.
Software Warmcomm 4 Professional (P)
Das WarmComm 4 ist zur Aufzeichnung des Ablaufs von der Geräteregelung bestimmt. Das Programm benutzt die Anordnung Server – Klient. In dieser Konfigurierung sind überwachte Geräte an den Server angeschlossen, der die während der Regelung gewonnenen Daten aufzeichnet und speichert. Die einzelnen Anwender kommen dann zu diesen Daten mittels des Klienten. Diese Anordnung kann man im Rahmen eines PCs oder im Rahmen eines lokalen Netzes vornehmen.
Software Warmcomm 4 FDA (F)
Das WarmComm 4 ist zur Aufzeichnung des Ablaufs von der Geräteregelung bestimmt. Das Programm benutzt die Anordnung Server – Klient. In dieser Konfigurierung sind überwachte Geräte an den Server angeschlossen, der die während der Regelung gewonnenen Daten aufzeichnet und speichert. Die einzelnen Anwender kommen dann zu diesen Daten mittels des Klienten. Diese Anordnung kann man im Rahmen eines PCs oder im Rahmen eines lokalen Netzes vornehmen.
Externer Drucker
Zum Protokolldruck dient der Drucker EPSON TM-T20III.
Software PrinterArchiv
Das Programm Printer Archive ist zur Aufzeichnung aus dem Druckoutput des Gerätes bestimmt. Es dient als ein direkter Ersatz eines physischen Druckers. Die Aufzeichnung gibt es im fixen, voreingestellten Format. Breitere Handhabungsmöglichkeiten mit dem aufgezeichneten Protokoll inklusive Archivierung oder Ausdruck auf dem PC-Tischdrucker. Die Hardware-Ansprüche schafft ein üblicher PC mit der Operationssoftware Windows XP und höher. Für jedes angeschlossene Gerät ist ein freier Port RS 232 (COM) erforderlich. Die Höchstlänge des Verbindungskabels beträgt 15 m. Wegen ausführlicherer HW-Anforderungen informieren Sie sich bitte beim Verkäufer.
Messung der Innentemperatur, 1-Punktvorgang
Validierung der Temperaturverteilung in der Kammer an der Referenztemperatur des Anwenders (1-Punkt).
Messung der Temperaturverteilung, 3-Punktevorgang
Validierung der Temperaturverteilung in der Kammer an der Referenztemperatur des Anwenders (3-Punkt).
Messung der Temperaturverteilung, 9-Punktevorgang (DIN 12880)
Validierung der Temperaturverteilung in der Kammer an der Referenztemperatur des Anwenders (9-Punkt).
RH-Messung, 3-Punktevorgant
Messung der Temperaturverteilung, 27-Punktevorgang (DIN 12880)
Validierung der Temperaturverteilung in der Kammer an der Referenztemperatur des Anwenders (27-Punkt).
Validierungsdokumentation
Eine IQOQ-Dokumentation zur Aufstellungsumsetzung beim Kunden.
Kommunikationsmodul plus pro EVO
Die optionale Ausstattung erweitert die Kommunikationsmöglichkeiten der Geräte Evo um Ethernet und USB Host. Auf die an USB-Host-Schnittstelle angeschlossene USB-Anlage im Kommunikationsmodul kann man Programmprotokolle und Audit Trail im CSV-Format exportieren. Den Audit Trail kann man auch im XML-Format exportieren. Ferner ist es möglich, die Programmeinstellung, das Anwenderverzeichnis und die Gerätekonfigurierung im binaren Format für den Redundanzbedarf exportieren.
Zweiweg-CO2-Ventil
Ein Zubehör zum Anschluss der Druckgasflasche ans Gerät
Automatische CO2-Austauscheinheit am Input
Ein Zubehör für einen automatischen Austausch von zwei ans Gerät angeschlossenen Druckflaschen.
